 Débridage RSV1000R 2008

Voir le sujet précédent Voir le sujet suivant Aller en bas
AuteurMessage
manusv1000s
va faire l'aspi à Ago
va faire l'aspi à Ago
avatar

Masculin Nombre de messages : 30572
Age : 36
où t'as bite : roanne
Moto(s) : RSV1000R 2008
SV1000S 2003
Date d'inscription : 22/02/2006

MessageSujet: Débridage RSV1000R 2008   Ven 3 Avr - 22:11

il faut virer la butée d'accélérateur pièce N°12



tuto trouvé sur le site aprilia V60 http://www.aprilia-v60.com/page.php?39

Debridage RSV post 04 et TUONO post 06
ATTENTION CECI EST RESERVE A UN USAGE PISTE

Pour vous faire bénéficier de l’aide qui m’a été fournie, je vous liste ci-après les différentes étapes en espérant que cela sera suffisamment compréhensible.

Comme indiqué dans le manuel utilisateur :
1 – Démonter la selle
2- Enlever les 2 caches latéraux du réservoir
3- Enlever les 2 vis à l’avant du réservoir
4- Soulever le réservoir et le faire tenir en position haute
Pensez à mettre une bassine sous le moteur pour récuperer l’essence qui risque de sortir par le trop plein du réservoir.
5 – Démonter le couvercle du filtre à air

Démontage du boitier du filtre à air:

Avec une clé allen démonter les 6 vis (1) qui maintiennent le boitier du filtre ainsi que la vis (2). Enlevez tout de suite la petite plaque noire (3) qui maintient les câbles, cela vous évitera de la chercher à 4 pattes quand vous soulèverez le boitier.



Sur la partie gauche du boitier démonter la prise A, les 2 petits tuyaux B1 et B2 ainsi que le gros tuyau C.



Sur le coté droit du boitier démonter la prise D ainsi que les 2 tuyaux E1 et E2. D’origine les 2 tuyaux sont légèrement collés, forcez fermement vers le bas avec vos mains. Une pince pourrait les abimer.



Sortez le boitier en le tirant vers le haut, il doit sortir sans forcer. Vous voyez maintenant la fameuse bride qui gâche notre plaisir



Démontage de la bride :
L’opération la plus délicate commence, elle requière beaucoup de patience et un peu de doigté.
Deux solutions pour dévisser la vis de maintien.

Pour ceux qui sont outillés : Avec un Dremel muni d’un petit disque vous faites une fente sur la tête de la vis. Je pense la méthode la plus sûre, on ne risque pas de casser quelque chose.

Pour les autres, comme moi : Un marteau ,une pince croco, un petit tournevis et beaucoup de patience suffira. Mettre le tournevis sur la tête de vis et frapper quelques coups de marteau pour faire tourner la vis. Si vous n’arrivez pas à faire tourner la vis, ne vous acharnez pas, vous risqueriez de la casser, essayez le plan B qui suit.

La bride tourne d’un quart de tour sur elle-même. On la fait tourner au maxi , à la main ou avec une pince, dans le sens des aiguilles d’une montre, ensuite on coince le tournevis entre la bride et la tête de la vis avec quelques coups de marteaux (pour solidariser la bride et la vis). Puis on fait tourner, en s’aidant de la pince croco , la bride dans le sens inverse des aiguilles d’une montre. Si le tournevis solidarise la bride et la vis vous venez de desserrer la vis d’un quart de tour. Recommencer cette opération plusieurs fois pour dévisser la vis.



Dès que la tête de la vis est suffisamment desserrée, l’enlever avec une clé de 8.

ET VOILA LE TRAVAIL



Mettre à la place de la bride une vis tête fraisée de Ø5 et de 10 mm de longueur afin de maintenir le système d’ouverture des papillons. Faites tourner la poignée de gaz, pour vérifier que la vis mise en place ne gêne pas le mécanisme d’ouverture des gaz.



Il ne vous reste plus qu’a tout remettre en place, le boitier du filtre a air, la plaque (3) qui tient les câbles. Tout visser. Remettre côté gauche la prise A, les 2 petits tuyaux B1 et B2 ainsi que le gros tuyau C
Remettre côté droit la prise D ainsi que les 2 tuyaux E1 et E2
Remettre en place le couvercle de filtre à air.

Baisser le réservoir et démarrer la moto. Après démarrage refixer le réservoir, les caches latéraux , la selle, mettre le blouson, le casques, les gants et faites vite un tour pour vérifier si l’arthrite que vous aviez au poignet droit a disparu


Un grand merci a aubeaufix du site aprilia V60 pour cette contibution

_________________
God saves the twin




Il ne faut jamais ouvrir un moteur. A l'interieur c'est plein de trucs bizarres!!!


Dernière édition par manusv1000s le Ven 8 Mai - 19:43, édité 1 fois
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://bicylindre.conceptforum.net
bob
va faire l'aspi à Ago
va faire l'aspi à Ago
avatar

Masculin Nombre de messages : 35550
Age : 64
où t'as bite : avec mon chat
Moto(s) : j'ai craqué le premier septembre pour une 1100 Shadow de 96 . tout est accéssible , pas comme sur la TDM !et puis plus de chaîne ! au fait , j'ai une bombe de graisse pour chaîne presque neuve ...
Date d'inscription : 06/06/2007

MessageSujet: Re: Débridage RSV1000R 2008   Dim 5 Avr - 13:07

il ne faut jamais ouvrir un moteur ....il y a des trucs bizarres
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://bob69gsx.centerblog.net/
manusv1000s
va faire l'aspi à Ago
va faire l'aspi à Ago
avatar

Masculin Nombre de messages : 30572
Age : 36
où t'as bite : roanne
Moto(s) : RSV1000R 2008
SV1000S 2003
Date d'inscription : 22/02/2006

MessageSujet: Re: Débridage RSV1000R 2008   Dim 5 Avr - 13:33

lol!

_________________
God saves the twin




Il ne faut jamais ouvrir un moteur. A l'interieur c'est plein de trucs bizarres!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://bicylindre.conceptforum.net
R1200R
va faire l'aspi à Ago
va faire l'aspi à Ago
avatar

Masculin Nombre de messages : 6352
Age : 58
où t'as bite : 69240
Moto(s) : R1200R / 125 XLR / cota 309
Date d'inscription : 16/07/2007

MessageSujet: Re: Débridage RSV1000R 2008   Lun 4 Mai - 15:43

C'était plus simple sur la SV ! ! !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
manusv1000s
va faire l'aspi à Ago
va faire l'aspi à Ago
avatar

Masculin Nombre de messages : 30572
Age : 36
où t'as bite : roanne
Moto(s) : RSV1000R 2008
SV1000S 2003
Date d'inscription : 22/02/2006

MessageSujet: Re: Débridage RSV1000R 2008   Lun 4 Mai - 15:48

p'tain ça c'est sur, j'ai regardé un peu il y a au moins 2h de boulot!!!

mais je vais le faire parce que l'accélérateur qui se bloque quand tu veux ouvrir en grand c'est très chiant!!!

_________________
God saves the twin




Il ne faut jamais ouvrir un moteur. A l'interieur c'est plein de trucs bizarres!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://bicylindre.conceptforum.net
manusv1000s
va faire l'aspi à Ago
va faire l'aspi à Ago
avatar

Masculin Nombre de messages : 30572
Age : 36
où t'as bite : roanne
Moto(s) : RSV1000R 2008
SV1000S 2003
Date d'inscription : 22/02/2006

MessageSujet: Re: Débridage RSV1000R 2008   Ven 8 Mai - 19:45

mis à jour du tuto

_________________
God saves the twin




Il ne faut jamais ouvrir un moteur. A l'interieur c'est plein de trucs bizarres!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://bicylindre.conceptforum.net
manusv1000s
va faire l'aspi à Ago
va faire l'aspi à Ago
avatar

Masculin Nombre de messages : 30572
Age : 36
où t'as bite : roanne
Moto(s) : RSV1000R 2008
SV1000S 2003
Date d'inscription : 22/02/2006

MessageSujet: Re: Débridage RSV1000R 2008   Lun 11 Mai - 16:32

et bah voila, je suis un délinquant!!!

1h de boulot entre le démontage et le remontage, j'en ai quand même chié pour venir à bout de cette vis sant tête!!! mais je l'ai eu!!

avec la butée mes papillons ouvraient tout juste à la moitié

_________________
God saves the twin




Il ne faut jamais ouvrir un moteur. A l'interieur c'est plein de trucs bizarres!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://bicylindre.conceptforum.net
manusv1000s
va faire l'aspi à Ago
va faire l'aspi à Ago
avatar

Masculin Nombre de messages : 30572
Age : 36
où t'as bite : roanne
Moto(s) : RSV1000R 2008
SV1000S 2003
Date d'inscription : 22/02/2006

MessageSujet: Re: Débridage RSV1000R 2008   Lun 11 Mai - 16:48

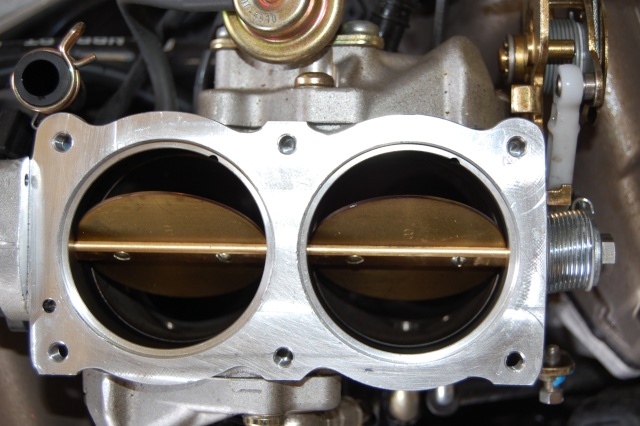

avec la butée voici l'ouverture maxi des papillons:



et sans cette butée:



et la fameuse butée et la vis sans tête qui la tenait que j'ai à moitié bouffé pour réussir à l'enlever



allé, une vue d'ensemble des entrailles de la bête:


_________________
God saves the twin




Il ne faut jamais ouvrir un moteur. A l'interieur c'est plein de trucs bizarres!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://bicylindre.conceptforum.net
bob
va faire l'aspi à Ago
va faire l'aspi à Ago
avatar

Masculin Nombre de messages : 35550
Age : 64
où t'as bite : avec mon chat
Moto(s) : j'ai craqué le premier septembre pour une 1100 Shadow de 96 . tout est accéssible , pas comme sur la TDM !et puis plus de chaîne ! au fait , j'ai une bombe de graisse pour chaîne presque neuve ...
Date d'inscription : 06/06/2007

MessageSujet: Re: Débridage RSV1000R 2008   Lun 11 Mai - 16:55

ouf!!! quel boulot ! faut changer les pots maintenant ?!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://bob69gsx.centerblog.net/
manusv1000s
va faire l'aspi à Ago
va faire l'aspi à Ago
avatar

Masculin Nombre de messages : 30572
Age : 36
où t'as bite : roanne
Moto(s) : RSV1000R 2008
SV1000S 2003
Date d'inscription : 22/02/2006

MessageSujet: Re: Débridage RSV1000R 2008   Lun 11 Mai - 17:55

avant de changer les pots il faut que je la fasse passer an "map2" cartographie spéciale pour echappement non catalysé (plus riche) il y en a pour 5 minutes mais il faut que je trouve un garage qui possède l'axone (ordi aprilia)

j'hesite entre les akra titane :



et les arrow titane, mais sachant qu'aprilia monte des akra je vais pencher pour les premiers

_________________
God saves the twin




Il ne faut jamais ouvrir un moteur. A l'interieur c'est plein de trucs bizarres!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://bicylindre.conceptforum.net
bob
va faire l'aspi à Ago
va faire l'aspi à Ago
avatar

Masculin Nombre de messages : 35550
Age : 64
où t'as bite : avec mon chat
Moto(s) : j'ai craqué le premier septembre pour une 1100 Shadow de 96 . tout est accéssible , pas comme sur la TDM !et puis plus de chaîne ! au fait , j'ai une bombe de graisse pour chaîne presque neuve ...
Date d'inscription : 06/06/2007

MessageSujet: Re: Débridage RSV1000R 2008   Lun 11 Mai - 20:00

et en plus il sont beaux
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://bob69gsx.centerblog.net/
ppda
apprenti
apprenti


Masculin Nombre de messages : 88
Age : 52
où t'as bite : decines
Moto(s) : z1000 2005
Date d'inscription : 19/06/2009

MessageSujet: Re: Débridage RSV1000R 2008   Mer 8 Juil - 22:12

jolie post manu

petit conseille quand on demonte un carbu ou rampe pencer a poser un chiffon papier pour eviter qu'une rondelle ne tombe dedant meme comme on peu le voir sur la photos les papillons sont bien fermer
et comme dit un copain .Il ne faut jamais ouvrir un moteur. A l'interieur c'est plein de trucs bizarres!!! pas la pene d'en rajouter
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
manusv1000s
va faire l'aspi à Ago
va faire l'aspi à Ago
avatar

Masculin Nombre de messages : 30572
Age : 36
où t'as bite : roanne
Moto(s) : RSV1000R 2008
SV1000S 2003
Date d'inscription : 22/02/2006

MessageSujet: Re: Débridage RSV1000R 2008   Mer 8 Juil - 22:18

celui qui dit ça je le connais!!!! lol!

j'avais bien mis un chiffon, mais pour les photos je l'ai enlevé

mieux vaut prévenir que guérir!!!

_________________
God saves the twin




Il ne faut jamais ouvrir un moteur. A l'interieur c'est plein de trucs bizarres!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://bicylindre.conceptforum.net
zitun44
apprenti
apprenti


Masculin Nombre de messages : 5
Age : 30
où t'as bite : Nantes
Date d'inscription : 18/02/2010

MessageSujet: Re: Débridage RSV1000R 2008   Jeu 18 Fév - 19:52

manusv1000s a écrit:
celui qui dit ça je le connais!!!! lol!

j'avais bien mis un chiffon, mais pour les photos je l'ai enlevé

mieux vaut prévenir que guérir!!!

mp envoyé! je suis bloqué avec cette p... de vis ;-)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
manusv1000s
va faire l'aspi à Ago
va faire l'aspi à Ago
avatar

Masculin Nombre de messages : 30572
Age : 36
où t'as bite : roanne
Moto(s) : RSV1000R 2008
SV1000S 2003
Date d'inscription : 22/02/2006

MessageSujet: Re: Débridage RSV1000R 2008   Ven 19 Fév - 15:04

salut olivier!!

malheureusement je ne pense pas qu'il y ai une autre technique

tu as essayé de chopper la bride avec une pince multiprise et essayer de la faire bouger de droite à gauche. Je me suis fait chier plus d'une heure et demi si j'ai bonne mémoire, mais il y a pas de raison tu vas y arriver. Fait gaffe si tu coupe à la scie de ne pas faire tomber de la limaille, protrège bien les cornets!!

essaye de tappoter avec un marteau histoire de coincer un tournevis entre la tête de la vis et la bride; il faut que tu le coince, tappe pas trop fort quand même c'est fragile ces bêtes là!!

bon courage et tiens moi au courant

tu es de quel coin???

_________________
God saves the twin




Il ne faut jamais ouvrir un moteur. A l'interieur c'est plein de trucs bizarres!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://bicylindre.conceptforum.net
zitun44
apprenti
apprenti


Masculin Nombre de messages : 5
Age : 30
où t'as bite : Nantes
Date d'inscription : 18/02/2010

MessageSujet: Re: Débridage RSV1000R 2008   Ven 19 Fév - 21:03

manusv1000s a écrit:
salut olivier!!

malheureusement je ne pense pas qu'il y ai une autre technique

tu as essayé de chopper la bride avec une pince multiprise et essayer de la faire bouger de droite à gauche. Je me suis fait chier plus d'une heure et demi si j'ai bonne mémoire, mais il y a pas de raison tu vas y arriver. Fait gaffe si tu coupe à la scie de ne pas faire tomber de la limaille, protrège bien les cornets!!

essaye de tappoter avec un marteau histoire de coincer un tournevis entre la tête de la vis et la bride; il faut que tu le coince, tappe pas trop fort quand même c'est fragile ces bêtes là!!

bon courage et tiens moi au courant

tu es de quel coin???

Je suis de Nantes en Loire Atlantique dans le 44 ! Chez moi la bride qui entoure la vis ne peut pas tourner il y a un rebord derrière qui se cale sur une partie métallique et de ce fat le bloc est fixe. Malgré la fente que j'ai fait sur la tête de la vis il n'y a rien à faire elle ne bouge pas! j'ai l'impression qu'il y a aussi un filtage à l'intérieur de la bride ce qui renforce le tout! j'ai donc limé toute la partie de droite de la bride ce qui permet d'ouvir les papillons au trois quart.....!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
manusv1000s
va faire l'aspi à Ago
va faire l'aspi à Ago
avatar

Masculin Nombre de messages : 30572
Age : 36
où t'as bite : roanne
Moto(s) : RSV1000R 2008
SV1000S 2003
Date d'inscription : 22/02/2006

MessageSujet: Re: Débridage RSV1000R 2008   Mar 23 Fév - 15:02

pfiou, c'est galère ton truc!!!

t'es peut être un peu loin autrement je t'auria filé un coup de main volontié!!

_________________
God saves the twin




Il ne faut jamais ouvrir un moteur. A l'interieur c'est plein de trucs bizarres!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://bicylindre.conceptforum.net
zitun44
apprenti
apprenti


Masculin Nombre de messages : 5
Age : 30
où t'as bite : Nantes
Date d'inscription : 18/02/2010

MessageSujet: Re: Débridage RSV1000R 2008   Mar 23 Fév - 16:08

manusv1000s a écrit:
pfiou, c'est galère ton truc!!!

t'es peut être un peu loin autrement je t'auria filé un coup de main volontié!!

J'y suis arrivé! à force de persévérance et au bout de 5h30 de boulot ( à deux! ) !
En fait j'ai scié tout autour de la tête de la bride à la scie à métaux pour pouvoir dégager la tête de la vis. Puis un coup de clé à pipe de 8 et c'était bon!
Ensuite j'ai mis une vis tête fraisée de 5 mm de diamètre et de 12 mm de longueur et c'est parfait! En tout cas chez moi la bride ne tournait pas et j'en ai c... ! Mais quel bonheur maintenant ;-)

Merci pour le tuto !
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
manusv1000s
va faire l'aspi à Ago
va faire l'aspi à Ago
avatar

Masculin Nombre de messages : 30572
Age : 36
où t'as bite : roanne
Moto(s) : RSV1000R 2008
SV1000S 2003
Date d'inscription : 22/02/2006

MessageSujet: Re: Débridage RSV1000R 2008   Mer 24 Fév - 14:59

pfiou!!!! quel soulagement!!!

contrairement à quand j'ai débridé la sv, là au moins tu sens vraiment la différence, n'est ce pas???

_________________
God saves the twin




Il ne faut jamais ouvrir un moteur. A l'interieur c'est plein de trucs bizarres!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://bicylindre.conceptforum.net
zitun44
apprenti
apprenti


Masculin Nombre de messages : 5
Age : 30
où t'as bite : Nantes
Date d'inscription : 18/02/2010

MessageSujet: Re: Débridage RSV1000R 2008   Mer 24 Fév - 15:09

manusv1000s a écrit:
pfiou!!!! quel soulagement!!!

contrairement à quand j'ai débridé la sv, là au moins tu sens vraiment la différence, n'est ce pas???

Oh que oui ;-)
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
manusv1000s
va faire l'aspi à Ago
va faire l'aspi à Ago
avatar

Masculin Nombre de messages : 30572
Age : 36
où t'as bite : roanne
Moto(s) : RSV1000R 2008
SV1000S 2003
Date d'inscription : 22/02/2006

MessageSujet: Re: Débridage RSV1000R 2008   Mer 24 Fév - 15:27

miam!!!! les montées en régime démoniaques, les bras qui s'allongent à chaque accélération, le gros bruit d'aspiration dans la boite à air!!!!! p'tain, j'suis en manque grave moi!!!!!!!!


quelle couleur elle est ta belle???

_________________
God saves the twin




Il ne faut jamais ouvrir un moteur. A l'interieur c'est plein de trucs bizarres!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://bicylindre.conceptforum.net
zitun44
apprenti
apprenti


Masculin Nombre de messages : 5
Age : 30
où t'as bite : Nantes
Date d'inscription : 18/02/2010

MessageSujet: Re: Débridage RSV1000R 2008   Mer 24 Fév - 15:38

manusv1000s a écrit:
miam!!!! les montées en régime démoniaques, les bras qui s'allongent à chaque accélération, le gros bruit d'aspiration dans la boite à air!!!!! p'tain, j'suis en manque grave moi!!!!!!!!


quelle couleur elle est ta belle???

Voilà la mienne :
Revenir en haut Aller en bas
Voir le profil de l'utilisateur
manusv1000s
va faire l'aspi à Ago
va faire l'aspi à Ago
avatar

Masculin Nombre de messages : 30572
Age : 36
où t'as bite : roanne
Moto(s) : RSV1000R 2008
SV1000S 2003
Date d'inscription : 22/02/2006

MessageSujet: Re: Débridage RSV1000R 2008   Jeu 25 Fév - 15:00

t'as les mêmes pots que moi!!!!
délicieuse mélodie

très belle bécane en tout cas

_________________
God saves the twin




Il ne faut jamais ouvrir un moteur. A l'interieur c'est plein de trucs bizarres!!!
Revenir en haut Aller en bas
Voir le profil de l'utilisateur http://bicylindre.conceptforum.net
Contenu sponsorisé




MessageSujet: Re: Débridage RSV1000R 2008

Revenir en haut Aller en bas

Débridage RSV1000R 2008
Voir le sujet précédent Voir le sujet suivant Revenir en haut
Page 1 sur 1
 Sujets similaires
-
» Royal Rumble 2008
» Calvi 6 et 7 juin 2008
» Brest 2008, nous y étions
» 5 Couleurs Iridescent DIOR "Golds" (été 2008)
» médaille d'or des abrutis 1908 ... euh 2008

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
bicylindre for ever :: mécanique-
Sauter vers:
